新能源汽车电驱系统图解

　　新能源汽车的电驱系统，堪称整车的“动力心脏”，它由电机、电控（逆变器）和减速器三大核心部件集成的“三合一总成”，负责将电池的电能高效转化为驱动车轮的机械能。2026年，这项技术正朝着更高集成度、更高电压平台和更智能的“功能复用”方向演进，成为行业技术竞争的关键高地。

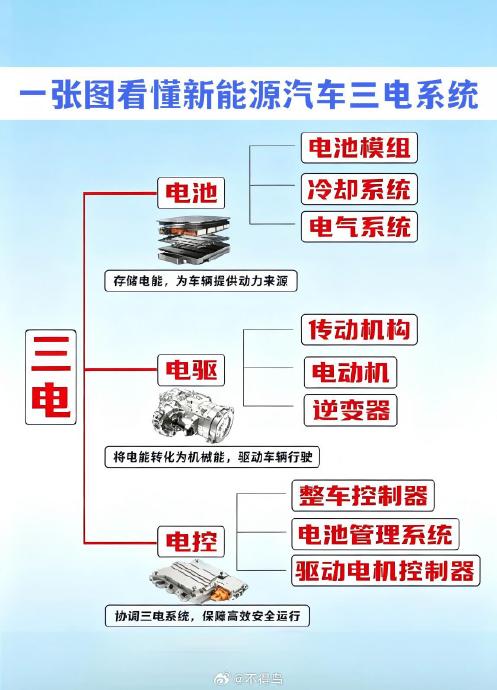

　　一、电驱系统的“铁三角”：三大核心部件拆解

　　电机（电动机）：将电能转化为机械能，是产生驱动力的核心。目前主流车型普遍采用永磁同步电机，因其效率高、体积小；部分高性能车型则会搭配交流异步电机来提升过载能力。

　　电控（逆变器与电机控制器）：核心功能是将动力电池的直流电转换为电机需要的三相交流电，并精确控制电机的转速和扭矩。其内部的核心功率器件正从传统的IGBT模块向更高效率的碳化硅（SiC）MOSFET升级，这也是800V高压平台的关键支持技术。

　　减速器（传动机构）：相当于燃油车的变速箱，主要任务是将电机每分钟上万转的高转速降低，同时放大扭矩，再传递给半轴驱动车轮。

　　

　　二、从电能到车轮动能：电驱如何“让车跑起来”

　　能量流动链：驾驶员踩下加速踏板后，整车控制器（VCU）解析指令，向电机控制器（MCU）发送扭矩请求；MCU随即控制逆变器，将电池的直流电转为交流电驱动电机旋转；电机产生的动力经过减速器放大扭矩后，最终驱动车轮转动。

　　能量回收：当车辆减速或滑行时，电机反转为发电机，将车辆的动能转化为电能，并通过逆变器整流为直流电回充给动力电池。这套流程不仅能提升续航，也是电驱系统高效节能的关键体现。

　　极致效率：与传统燃油发动机相比，电驱系统的能量转换效率极高，能将大部分电能直接转化为车轮动力，避免了大量能量以热能形式浪费，这是新能源车能耗更低的核心原因。

　　三、行业技术风向：高集成化与高压平台

　　集成化趋势：将电机、电控、减速器三者物理集成到一个壳体内的“三合一”电驱总成是目前的主流方案；更前沿的“多合一”电驱系统（将OBC、DC-DC、PDU等也集成进来）正成为行业趋势，优势在于体积更小、重量更轻、成本更低、功率密度更高。

　　800V高压平台：为了提升充电速度和系统效率，800V高压架构正在高端车型中快速普及。升级到800V后，电驱系统在相同功率下可实现更小的电流，从而降低线束损耗和热量，同时支持更快的充电速度。尽管初期会带来电驱和电池系统的成本增加，但每1kW动力的单位成本反而会下降。

　　智能复用技术：目前已有车企（如小鹏）研发利用电驱系统的“开绕组电机”与双逆变器结构，在停车充电时，让电机绕组兼任升压变换器或加热器的角色，实现升压充电和电池低温加热，无需额外增加硬件模块，这是电驱系统从“单一驱动”走向“智能复用”的重要创新。
