丰田THS II混动系统的工作原理是什么？

丰田THS II混动系统的核心是一套巧妙的行星齿轮组功率分流装置，它通过让发动机始终工作在最高效区间，并利用两个电机（MG1和MG2）进行“削峰填谷”式的能量调配，实现了无需外接充电就能大幅降低油耗的目标。

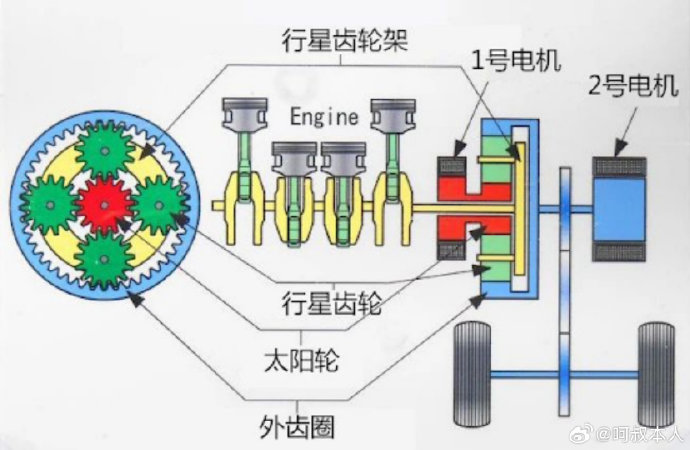

一、核心硬件与基础原理：行星齿轮组的“三轴联动”

丰田THS II的核心是一套单排行星齿轮组，它连接了三个动力源，实现无级变速：- 太阳轮：连接MG1（主要作为发电机，也可作为驱动电机，负责启动发动机和调速）- 行星架：连接发动机，是动力的主要输入端- 齿圈：连接MG2（主要驱动电机，直接连接车轮输出）- 工作原理：通过电控系统精确调节MG1的转速，可以改变行星齿轮组内部的扭矩分配比例，从而让发动机转速与车速解耦，使发动机始终在最佳燃油经济性区间运转

二、工作模式与能量流：五种典型工况解析

THS II系统在不同行驶工况下，通过调整两个电机的状态，实现能量的最高效利用：

1. 起步与低速行驶（纯电/串联模式）

发动机处于停机或轻负荷发电状态

由MG2电机单独驱动车轮，实现安静、平顺的起步

当电池电量不足时，发动机启动带动MG1发电，为MG2供电并为电池充电

2. 中低速巡航（功率分流模式）

发动机启动，其输出功率在行星齿轮组处分流

大部分功率通过机械路径（行星架→齿圈）直接驱动车轮，传动效率极高

小部分功率通过电路径（发动机→MG1发电→MG2驱动）进行调速和补充，确保发动机工作在高效区

3. 急加速（动力叠加模式）

发动机和MG2电机同时输出动力，共同驱动车轮，提供强劲的加速感受

电池也向MG2电机供电，实现动力叠加

4. 高速巡航（发动机直驱为主）

发动机动力主要通过机械路径直驱车轮，效率很高

系统通过调节MG1转速，使发动机维持在最佳效率转速

此时MG2可能处于空转或小功率辅助状态，几乎不参与驱动

5. 减速与制动（能量回收模式）

车轮的惯性带动MG2电机反转，使其变为发电机

将车辆的动能转化为电能，储存在小容量电池中，实现“变废为宝”

三、技术优势与系统特性：为何能长期保持领先

极致省油：在城市拥堵路况下，通过高效的能量回收和发动机间歇工作，油耗可比同级燃油车降低30%-50%。例如，卡罗拉双擎实测百公里油耗仅为3.33升

平顺无顿挫：系统没有传统变速箱的换挡过程，通过电机连续调节，动力输出极其平顺

无需充电：作为非插电混动，车辆的使用习惯与普通燃油车完全一致，只需加油，没有续航焦虑

极高的可靠性：机械结构简单，核心部件仅为几个齿轮组，没有复杂的离合器和液力变矩器，且电池采用浅充浅放策略（通常在40%-80%电量之间工作），风冷散热足矣，系统寿命和可靠性极高
