新能源汽车电驱系统图解

　　一、电驱系统的三大核心部件及其功能

　　驱动电机：将电能转化为机械能，驱动车轮转动。主流采用永磁同步电机，效率高、体积小，是当前市场首选。

　　逆变器（电机控制器）：将动力电池输出的直流电转换为三相交流电，并根据油门踏板信号实时调节电压和频率，精准控制电机的转速与扭矩。核心功率器件已从传统IGBT向碳化硅（SiC）MOSFET升级，开关损耗更低、耐压更高。

　　减速器（传动机构）：将电机的高转速（普遍15000-20000转/分）降低并放大扭矩，通过半轴传递至车轮，相当于燃油车的变速箱，但结构更紧凑。

　　

　　二、效率跃升：从96.3%到98.7%的关键技术

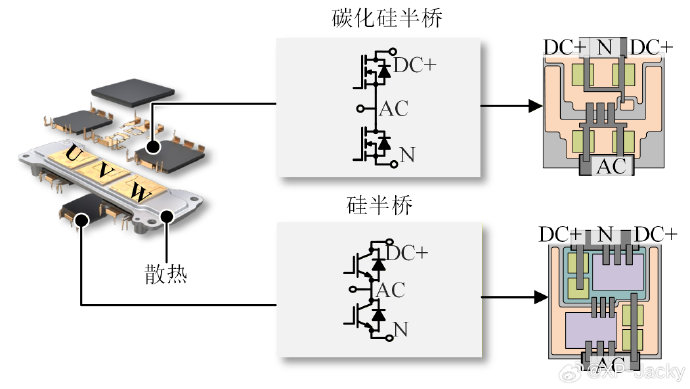

　　混合碳化硅逆变器：小鹏汽车近期发布的论文显示，通过在同一功率模块内集成硅IGBT、碳化硅MOSFET和碳化硅肖特基二极管，CLTC循环下电驱系统效率从96.3%提升至98.7%，与全碳化硅方案等效，发热量大幅减少。

　　高压化趋势：800V高压平台使充电速度提升50-100%，同时电驱系统重量功率密度增加60%，每1kW动力的单位成本下降约19%。

　　控制策略优化：四段式开关模式结合PWM调制，在低负载优先效率、高负载切换调制方式，兼顾了宽工况下的能耗与NVH表现。

　　

　　三、集成化：三合一、多合一成为行业主流

　　三合一总成：将电机、电控（逆变器）、减速器高度集成于一体，大幅减少连接线束与体积，提升整车空间利用率。

　　多合一拓展：部分车企已推出集成VCU（整车控制器）、BMS（电池管理系统）、DCDC变换器、车载充电机等模块的“八合一”方案，进一步降低系统成本和故障率。

　　技术红利：集成化设计使电驱系统更紧凑，有助于整车轻量化，间接提升续航里程，同时降低制造与维护复杂度。
