刹车盘起槽需要光盘还是更换

一、刹车盘起槽的成因与类型

刹车盘起槽是制动片与盘面长期摩擦产生的正常磨损现象。常见成因包括：

刹车片材质过硬或含有硬质颗粒，在盘面划出沟槽

刹车片磨损到极限后金属背板直接刮擦刹车盘

异物（砂石、铁屑）夹在刹车片与盘之间造成局部异常磨损

车辆长期短途行驶或涉水后停放，盘面生锈与刹车片接触形成不均匀磨耗

起槽通常分为三类：

1. 轻微起槽

盘面仅有均匀的细浅纹路，深度不足0.5毫米，不影响制动性能，无需任何处理，正常行驶即可。

2. 中度起槽

槽深在0.5至1.5毫米之间，刹车时可能出现轻微异响或踏板抖动，盘面厚度的剩余量仍在安全范围内。这类情况适合进行光盘修复。

3. 严重起槽

槽深超过1.5毫米，盘面边缘出现明显“台阶”，刹车抖动剧烈，或盘厚度已低于厂家规定的更换极限（通常是新车厚度减去2毫米左右）。此时光盘已无法恢复盘面平整度和强度，必须更换。

二、光盘修复的适用条件与操作流程

光盘（也称为刹车盘车削、打磨）是通过专用机床对盘面进行精密切削，去除表层沟槽和硬点，恢复平整度的一种维修方式。

1. 光盘的适用条件

起槽深度不超过盘面总厚度的10%至15%

光盘后剩余厚度仍高于厂家规定的最小厚度

盘面无结构性裂纹、无变形（试车时方向盘和刹车踏板无明显抖动）

盘面未出现贯穿性锈蚀或腐蚀坑

符合上述条件的刹车盘，光盘修复可以延长使用寿命，同时确保制动性能恢复到正常水平。如不及时修复，沟槽会加速刹车片磨损，降低制动效能。

2. 光盘的操作流程

专业光盘施工需要遵循以下步骤：

拆下刹车盘，清洁表面油污和锈迹

使用刹车盘专用车床，以恒定转速对盘面进行对称切削

每次切削量控制在0.1至0.15毫米，一般切削1到2次即可

加工后测量盘面剩余厚度、平面度与跳动量

对轴头进行除锈并涂抹抗咬合润滑脂，防止拆卸时粘连

重新装车后，进行若干次轻度刹车磨合，使刹车片与光盘后的盘面充分贴合

3. 光盘的局限性

每次光盘会消耗盘面厚度，光盘次数通常限制在2至3次以内

若盘本身材质存在冶金缺陷或热疲劳，光盘后仍可能在短期内再次起槽

部分车型的原厂刹车盘为“通风打孔”或“划线”工艺，光盘会破坏表面设计，影响散热与排水效果

三、必须更换刹车盘的信号

当出现以下任何一种情况时，建议立即更换刹车盘，而非继续使用或尝试光盘：

1. 厚度低于安全极限

刹车盘有最低厚度标示（通常铸造在盘侧或边缘），该数值代表盘面在制动时的热容量与强度下限。当实测厚度低于该标准，继续使用会显著延长制动距离，且在连续制动时存在热衰退甚至盘面破裂的风险。

2. 起槽深度过大

槽深超过1.5毫米且盘面剩余厚度不足以支撑光盘修复，或者刹车时方向盘出现“搓衣板”式高频抖动，说明盘面已经严重不均匀磨损，光盘无法完全校正。

3. 表面出现贯穿性裂纹

刹车盘表面可能有极细微的“热裂纹”，这是正常热胀冷缩的结果，通常不影响安全。但如果裂纹延伸至盘的边缘，或呈现“蛛网”状扩散，则表明盘体存在结构性损伤，必须立即更换。注意：停车后刹车盘与刹车片接触处形成的锈迹痕迹，并非裂纹，踩几脚刹车就会消失。

4. 盘面严重变形

因激烈驾驶后突然涉水等热冲击导致的盘面翘曲，在高速制动时会产生明显的方向盘和踏板抖动，此时盘面已失去均匀接触能力，光盘修复效果有限，建议直接更换。

5. 起槽伴随刹车片异常磨损

如果起槽同时导致刹车片左右偏磨、厚度差异明显，说明制动分泵导向销润滑不良或卡钳回位异常，这类故障应在更换盘片同时检修卡钳和制动管路。

四、何时选择光盘、何时更换——一张表说清

• 刹车盘状态
• 适合的治疗方案
• 核心依据
• 轻微细纹、无抖动正常使用，无需处理不影响制动效能和寿命
• 中度起槽（0.5-1.5mm）、轻微异响、厚度足够光盘修复可恢复平整，避免浪费
• 严重起槽（>1.5mm）、刹车抖动、厚度接近极限更换新盘光盘后厚度不达标，安全隐患大
• 盘面有贯穿性裂纹至边缘立即更换结构强度失效，危及安全
• 盘面热变形、高速刹车发抖更换为主，轻度可尝试光盘变形通常导致不均匀磨损，光盘效果短
• 盘面有孔洞、大面积腐蚀坑更换无法通过切削消除缺陷
• 仅边缘有台阶但盘面平整光盘或根据厚度决定台阶多半与刹车片磨损有关，可配合片更换

五、维修避坑建议

光盘后一定要同时更换刹车片。旧刹车片的磨损形状与旧盘面匹配，装在光盘后的新盘面上会产生边缘接触不均，导致制动力下降和新异响。

不要相信“光盘两次以上的盘还能用”。大多数家用车刹车盘的标准使用寿命为更换2至3次刹车片后更换一次盘，光盘最多在盘的中前期进行1至2次。

警惕非专业店铺的“土法光盘”。有些路边店使用角磨机直接打磨盘面，这会产生严重的不平衡度和粗糙度，反而加剧抖动。正规光盘必须使用专用制动盘车床。

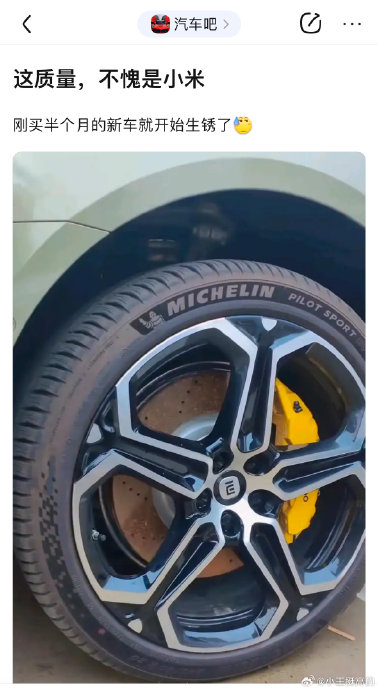

刹车盘生锈是正常现象。同时，绝大多数普通刹车盘在潮湿天气或涉水后都会出现轻微锈迹，这不是产品质量问题，上路踩几脚刹车即可清除。碳陶刹车盘表面的轻微“结晶”痕迹属于原生工艺特征，亦非裂纹。
